S11-M油浸式变压器（全铜芯）技术参数

日期：2014/7/8 9:19:22
浏览次数：
标签：
字号
打印|

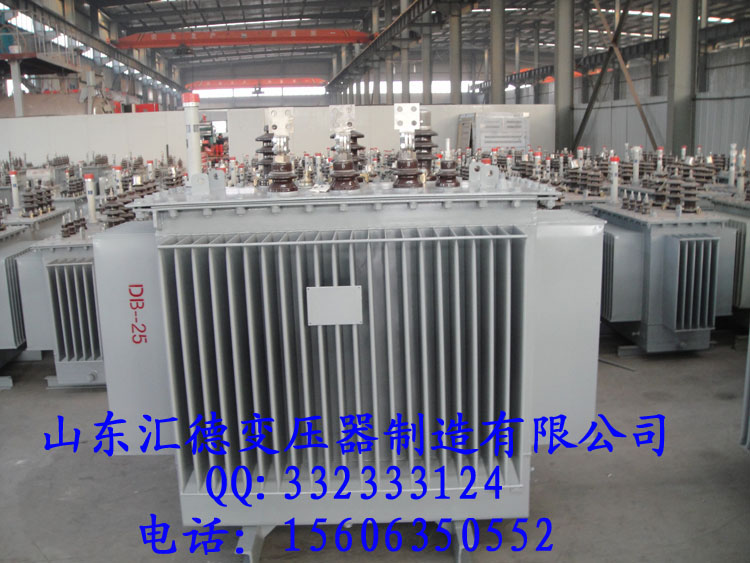

S11-M油浸式变压器（全铜芯）技术参数

额定容量(KVA) 额定电压(KV) 短路阻抗(%) 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 质量(Kg) 外型尺寸(长*宽*高)(L*W*H,mm) 轨距(mm)
高压 低压 油 器身 总体
10 10






6.3







6		 0.4  4 Y,yn0
D,yn11		 45 260 0.66 75 115 260 680*585*1020 300*300
20 75 440 0.66 80 160 315 720*605*1050 300*300
30 100 600 0.63 75 165 315 1035*625*1020 400*400
50 130 870 0.6 105 245 450 1100*660*1110 400*450
63 150 1040 0.57 120 305 530 1130*680*1165 400*450
80 180 1250 0.54 130 325 570 1160*665*1195 400*450
100 200 1500 0.48 145 380 590 1210*720*1230 400*450
125 240 1800 0.45 155 415 760 1280*750*1350 400*550
160 290 2200 0.42 160 530 805 1330*770*1280 550*550
200 330 2600 0.39 205 585 1040 1390*820*1325 550*550
250 400 3050 0.36 240 720 1165 1410*805*1375 550*650
315 480 3650 0.33 280 905 1510 1490*860*1390 550*650
400 570 4300 0.3 290 990 1655 1560*905*1410 550*750
500 680 5150 0.3 325 1215 1950 1615*940*1538 660*750
630  4.5 840 6200 0.27 455 1460 2290 1700*980*1610 660*850
800 980 7500 0.24 455 1610 2520 1750*995*1660 820*850
