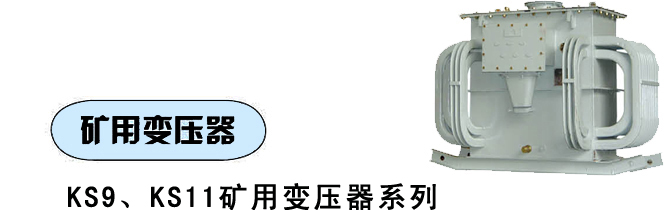

KS11矿用变压器

日期：2014/7/6 19:56:12

浏览次数：

标签：

字号

打印|

山东汇德变压器制造有限公司专业生产KS11矿用变压器

额定容量 (KVA	电压组合			联结极标号	阻抗电压（%）	空载电流（%）	空载损耗（kw）	负载损耗（kw）	器身	油重	总重	外形尺寸长×宽×高(mm) L×W×H	轨距 mm
额定容量 (KVA	高压（kv）	分接范围(%)	低压（kv）	联结极标号	阻抗电压（%）	空载电流（%）	空载损耗（kw）	负载损耗（kw）	器身	油重	总重	外形尺寸长×宽×高(mm) L×W×H	轨距 mm
50	6 10	±5%	0.69 0.4	Y.yo Y.d11	4	2.5 2.1 1.8 1.6 1.5 1.4 1.3	0.17 0.26 0.42 0.61 0.73 0.97 1.04	1.04 1.80 3.06 4.32 5.22 6.21 7.29	245	109	450	根据图纸	400
100									332	150	640	根据图纸	550
200									626	255	995	根据图纸	1130×305
315					4.5				745	320	1380	根据图纸	1205×305
400									840	365	1605	根据图纸	1250×305
500									1000	435	1900	根据图纸	1315×335
630					6				1160	560	2155	根据图纸	1315×335
800									1250	500	2250	根据图纸	1315×335
1000									1300	550	2350	根据图纸	1315×335

山东汇德变压器制造有限公司生产的KS11矿用变压器组成结构

1、铁心材料：

变压器使用的铁心材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，

2、绕制变压器通常用的材料有

漆包线，沙包线，丝包线，最常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下最好用Q2型号的高强度的聚脂漆包线。

3、绝缘材料

在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。

4、浸渍材料：

变压器绕制好后，还要过最后一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料
