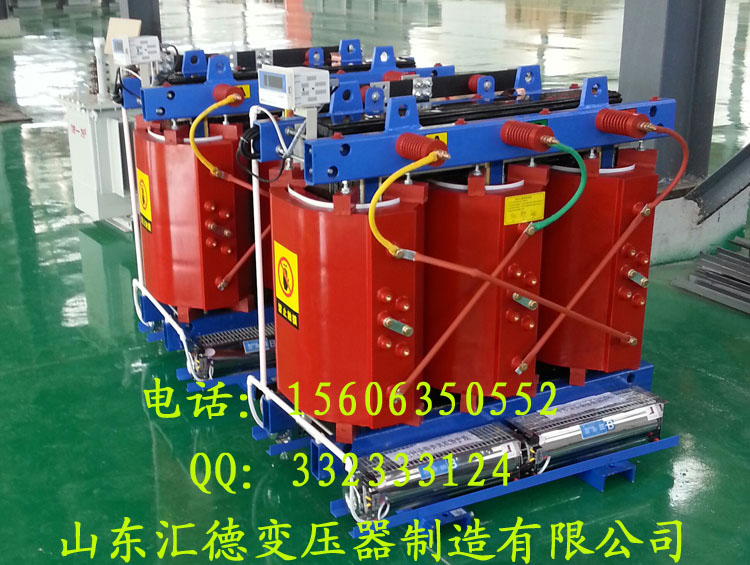

山东汇德变压器制造有限公司专业生产SCB9型干式变压器



型号(干变) 轨距 重量 外壳尺寸 外壳重量
SCB9-30 630 460 855 300*400 300 1000*1000*1100
SCB9-50 680 460 908 400*400 380 1100*1000*1200
SCB9-80 760 460 838 400*400 470
SCB9-100 820 460 853 400*400 530
SCB9-160 930 620 1035 400*550 730 1200*1100*1300
SCB9-200 960 620 1050 400*550 840
SCB9-250 1010 720 1050 550*660 940 1300*1200*1400
SCB9-315 1020 720 1088 550*660 1030
SCB9-400 1070 720 1143 550*660 1230 1400*1250*1500 155.5
SCB9-500 1100 720 1183 550*660 1360
SCB9-630 1200 880 1323 660*820 1610 1600*1300*1600 190.5
SCB9-800 1290 880 1353 660*820 1870
SCB9-1000 1350 880 1408 820*820 2190 1700*1350*1700 203.5
SCB9-1250 1410 880 1473 820*820 2570 1800*1350*1700 206
SCB9-1600 1450 880 1608 820*820 3040 1800*1400*1900 215
SCB9-2000 1530 880 1600 820*820 3550 1900*1450*2000 229.5
SCB9-2500 1620 880 1695 820*820 4210 2000*1500*2000

SCB9-3150/10±2x2.5%/0.4kV,Uk%=8 Y,d11这个干式变压器参数具体都是什么意思?

1,s_

2C-指环氧树脂浇注

3B-低压绕组为

49-代表变压器性能水平代号为9

53150-是指额定(视在)容量,单位为kVA

610-指一次侧额定电压为10kV

7±2x2.5%-是指一次侧分接调压范围

80.4-是指二次侧额定电压为0.4kV

9,Uk%=8是指变压器的阻抗电压百分数为8

10,Y,d11-指的是干式变压器一二次侧绕组的联结方式和相对应关系,此一次侧为星形联接,二次侧为三角形联接,一二次侧电压相位相差11x30=330
