35千伏级油式变压器

山东汇德变压器制造有限公司专业生产35千伏级油式变压器



汇德35KV电力变压器主要适用于高层建筑、商业中心、机场、海上钻井平台、船舶、隧道、大型水电站、火车站等，可作为城市电网的输配电用。

汇德生产的35KV电力变压器特点

1.汇德35KV电力变压器采用进口硅钢片保证铁心性能质量，优质紫铜电磁线，电工级绝缘压木，容量在630~2000kvA范围内的低压绕组采用筒式或螺旋式结构，安匝分布平衡、抗短路能力强、不变形、不爆裂、机械强度高。

2.汇德35KV电力变压器采用波纹油箱，取消了储油柜，精选优质组件，按标准要求安装有压力释放阀、信号温度计、气体继电器等，确保变压器安全运行。

3.汇德35KV电力变压器油箱、夹件等经除锈、酸洗、磷化和多次焗漆处理，采用进口特殊防锈漆，不脱落、不褪色，可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。

4.汇德35KV电力变压器采用全密封结构，箱盖折边设计，完全焊死或不锈钢螺栓密封、紧固，密封件采用航天橡塑产品，变压器油与空气隔绝，防水、防潮，延缓了油质的老化，延长了变压器使用寿命

山东汇德变压器制造有限公司普通35KV变压器技术参数：

------------------------------------------------------------------------

额定容量(KVA)	额定电压(KV)		短路阻抗(%)	联结组标号	空载损耗(KW)	负载损耗(KW)	空载电流(%)	质量(Kg)			外型尺寸 (长*宽*高，mm)(L*W*H,mm)	轨距  (mm)
	高压	低压						油	器身	总体
50	35	0.4	6.5	Y,yn0	0.21	1.25	2.00	330	290	840	1145*935*1790	660
100					0.30	2.03	1.80	350	570	1170	1185*995*1800	660
125					0.34	2.35	1.75	455	725	1335	1210*980*2035	660
160					0.38	2.82	1.65	450	590	1340	1310*980*2100	660
200					0.44	3.30	1.55	510	610	1440	1700*1200*2100	660
250					0.51	3.90	1.40	570	730	1660	1815*1020*2100	660
315					0.61	4.70	1.40	620	830	1850	1960*1020*2200	820
400					0.74	5.70	1.30	680	950	2150	2080*1100*2400	820
500					0.87	6.90	1.30	760	1190	2480	2100*1340*2530	820
630					1.04	8.20	1.25	920	1620	3220	2080*1360*2530	820
800					1.25	10.0	1.05	1150	1820	3870	2325*1410*2750	820
1000					1.48	12.0	1.05	1300	2300	4600	2375*1600*2895	820
1250					1.76	14.0	0.85	1460	2440	4960	2375*1600*3090	1070
1600					2.13	16.5	0.75	1500	3000	5900	2450*1910*3000	820
800	35	10.5 6.3 3.15	6.5	Y,d11	1.48	8.80	1.1	1150	1820	3870	2320*1410*2750	820
1000					1.75	11.0	1.0	1300	2300	4600	2375*1600*2895	820
1250					2.10	14.5	0.9	1460	2440	4960	2370*1600*3095	1070
1600					2.50	16.5	0.8	1500	3000	5900	2450*1910*3000	1070
2000					2.60	19.0	0.75	1560	3300	6260	2750*1870*2900	1070
2500					3.10	21.5	0.75	1590	3800	6990	2810*1800*3000	1070

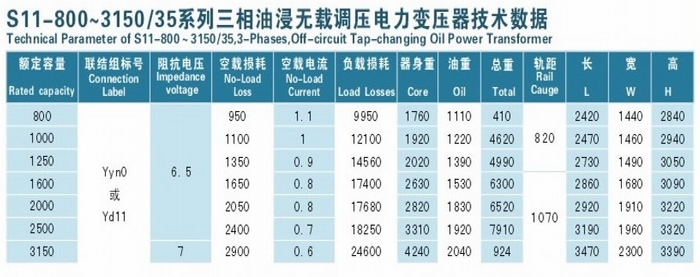

1、S11-800～3150/35系列三相油浸无载调压电力变压器技术参数

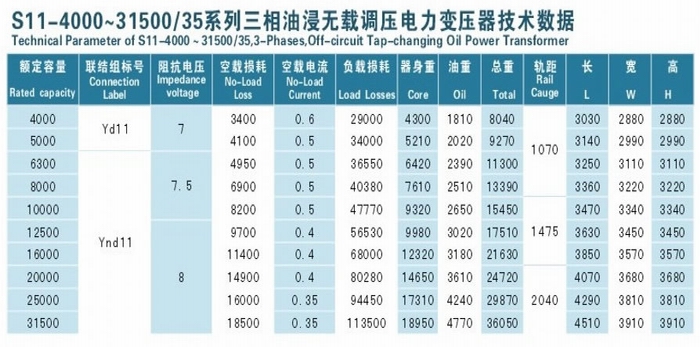

2、S11-4000～31500/35系列三相油浸无载调压电力变压器技术参数



3、SZ11-800～3150/35系列三相油浸有载调压电力变压器技术参数

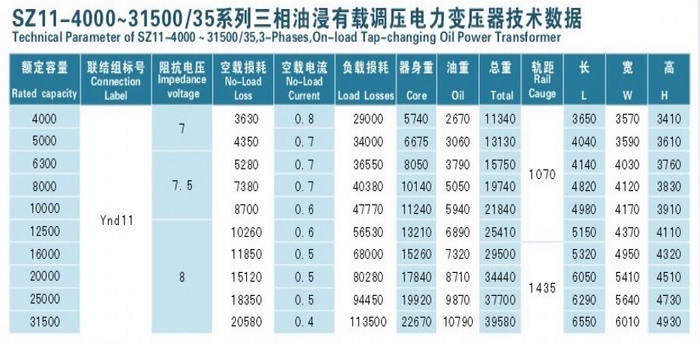

4、SZ11-4000～31500/35系列三相油浸有载调压电力变压器技术参数
